OEM-Katalog / Stark VARG EX / Rahmen

Rahmen

Rahmen für den Stark VARG EX: nummerierte Zeichnung und 15 Positionen mit OEM-Codes. Weiter zu aktuellem Preis, Bestand und Bajamoto-Warenkorb.

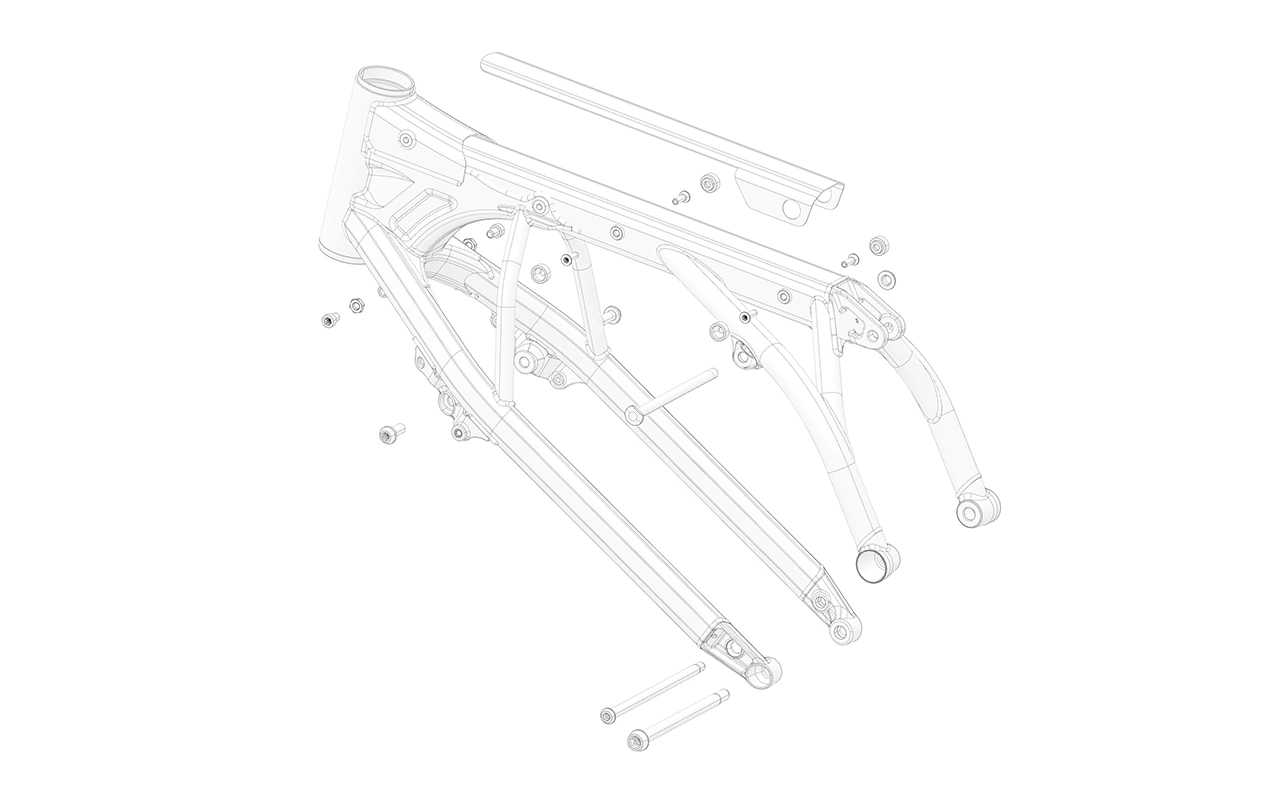

Baugruppenzeichnung

SMX1-F-W-KTVollständiger Stahlrahmen

SMX1-BEARING-STR-KTSteuerkopf-Lagersatz

I4035-080125-08Lenkschlagbegrenzungsmutter

SMX1-F-A-07Rahmen-Motor-Befestigungsachse

SMX1-F-A-11Rahmenschutz

I14581-060020-08Schraube vorderer Sitzgrundbuchse

STD-BU-0007Vordere Sitzgrundbuchse

I14580-080020-08Lenkbegrenzungsschraube

SMX1-F-A-14Mutter der Rahmenbefestigungsachse am Motor

SMX1-F-A-13Vordere Batterie-Schraube

SMX1-F-A-12Obere Batterieachse

STD-NU-0001Mutter obere Batterieachse

SMX1-F-A-10Untere Batterieachse

STD-NU-0003Mutter untere Batterieachse

SEX1-F-SL-01Lenksperrtrommel
